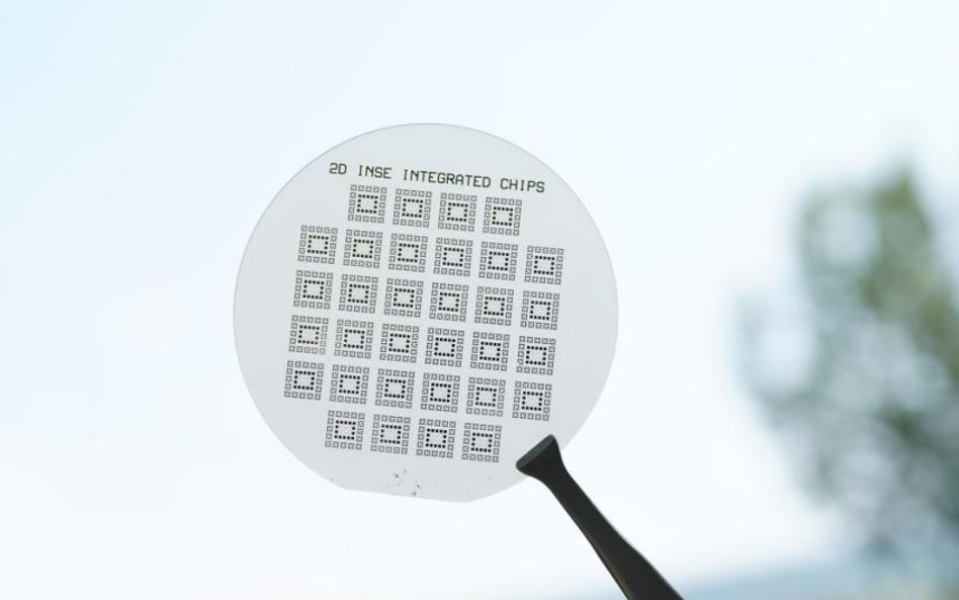

Badacze z Uniwersytetu Pekińskiego opracowali płytkę z nowego materiału, który umożliwia wytwarzanie chipów o niezwykłych właściwościach
Paweł Rożyński
Reklama
Chińscy badacze stworzyli pierwszy na świecie układ z dwuwymiarowego selenku indu (InSe), który przewyższa krzem pod względem wydajności i otwiera drzwi do chipów nowej generacji.
Reklama Reklama
Nazywany „złotym półprzewodnikiem”, InSe od dłuższego czasu przyciąga uwagę naukowców swoją niezwykłą kombinacją cech: wysoką mobilnością elektronów, odpowiednią szerokością pasma energetycznego oraz ultracienką strukturą.
Dotychczas jednak masowa produkcja tego materiału była problematyczna – aż do teraz. Zespół pod przewodnictwem prof. Liu Kaihui z Uniwersytetu w Pekinie opracował innowacyjną strategię wzrostu materiału „solid–liquid–solid” (ciało stałe–ciecz–ciało stałe), co pozwoliło na uzyskanie niespotykanej jakości kryształów oraz czystości fazowej na całej powierzchni wafla (płytki) o średnicy 2 cali.
Co czyni nowy materiał lepszym od krzemu? Jak został stworzony?
Zgodnie z badaniami, tranzystory oparte na InSe przewyższają krzem w wielu aspektach: mobilność elektronów wynosi 287 cm²/V·s, a także osiągnięto bardzo niski współczynnik przełączania w temperaturze pokojowej.
Przy długości bramki poniżej 10 nm, urządzenia wykazały minimalne prądy upływu, wysokie wskaźniki włączenia/wyłączenia oraz efektywny transport balistyczny, przewyższając nawet normy IRDS na 2037 rok dla produktu opóźnienie–energia (energy-delay product).
Produkcja InSe w skali wafla to wielkie osiągnięcie. Materiał ten jest niezwykle trudny do obróbki z powodu skrajnych różnic ciśnień pary między indiem a selenem oraz tendencji do tworzenia wielu stabilnych faz. Te trudności od lat uniemożliwiały syntezę materiału na dużą skalę – dotychczas udawało się uzyskać jedynie mikroskopijne płatki.
